a belső térhez és gyapjúval tölthes-
sük fel a szűrőt. Ez a megoldás egy-
szerűsíti a karbantartást és a hasz-
nálatot. Az alsó lapja zárt, hogy a víz
ne tudjon a kívánt irányon kívül el-
folyni és a gyapjú lefelé kimosód-
ni. A hátlap középpontjában egy 6
cm-es külső sugarú kört és egy 5,6
cm-es belső sugarú kört vettünk
fel. A maradt 0,6 cm-es részt pe-
dig befelé toltuk 9,5 cm-rel, hogy
biztosítsuk a megfelelő illeszkedést
az autómosó vízszűrő rendsze-
rében lévő csőhöz. A belső részt
körívek segítségével tetszőlegesen

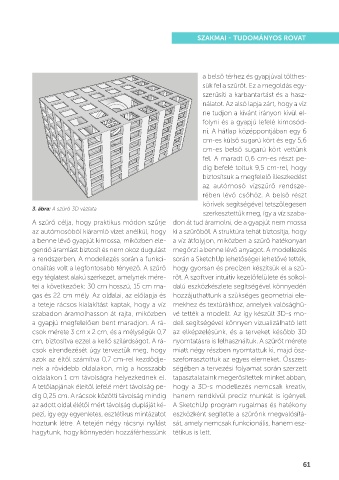

3. ábra: A szűrő 3D vázlata
szerkesztettük meg, így a víz szaba-
A szűrő célja, hogy praktikus módon szűrje don át tud áramolni, de a gyapjút nem mossa
az autómosóból kiáramló vizet anélkül, hogy ki a szűrőből. A struktúra tehát biztosítja, hogy
a benne lévő gyapjút kimossa, miközben ele- a víz átfolyjon, miközben a szűrő hatékonyan
gendő áramlást biztosít és nem okoz dugulást megőrzi a benne lévő anyagot. A modellezés
a rendszerben. A modellezés során a funkci- során a SketchUp lehetőségei lehetővé tették,
onalitás volt a legfontosabb tényező. A szűrő hogy gyorsan és precízen készítsük el a szű-
egy téglatest alakú szerkezet, amelynek mére- rőt. A szoftver intuitív kezelőfelülete és sokol-
tei a következőek: 30 cm hosszú, 15 cm ma- dalú eszközkészlete segítségével könnyedén
gas és 22 cm mély. Az oldalai, az előlapja és hozzájuthattunk a szükséges geometriai ele-
a teteje rácsos kialakítást kaptak, hogy a víz mekhez és textúrákhoz, amelyek valósághű-
szabadon áramolhasson át rajta, miközben vé tették a modellt. Az így készült 3D-s mo-
a gyapjú megfelelően bent maradjon. A rá- dell segítségével könnyen vizualizálható lett
csok mérete 3 cm x 2 cm, és a mélységük 0,7 az elképzelésünk, és a terveket később 3D
cm, biztosítva ezzel a kellő szilárdságot. A rá- nyomtatásra is felhasználtuk. A szűrőt mérete
csok elrendezését úgy terveztük meg, hogy miatt négy részben nyomtattuk ki, majd ösz-
azok az éltől számítva 0,7 cm-rel kezdődje- szeforrasztottuk az egyes elemeket. Összes-
nek a rövidebb oldalakon, míg a hosszabb ségében a tervezési folyamat során szerzett
oldalakon 1 cm távolságra helyezkednek el. tapasztalataink megerősítettek minket abban,
A tetőlapjának éleitől lefelé mért távolság pe- hogy a 3D-s modellezés nemcsak kreatív,
dig 0,25 cm. A rácsok közötti távolság mindig hanem rendkívül precíz munkát is igényel.
az adott oldal élétől mért távolság dupláját ké- A SketchUp program rugalmas és hatékony
pezi, így egy egyenletes, esztétikus mintázatot eszközként segítette a szűrőnk megvalósítá-
hoztunk létre. A tetején négy rácsnyi nyílást sát, amely nemcsak funkcionális, hanem esz-
hagytunk, hogy könnyedén hozzáférhessünk tétikus is lett.
